Die USBBox kann nur einen relativ kleinen Strom treiben. Dieser Strom langt aus für 1-2 LEDS, mehr aber nicht. Möchte
man größere Lasten schalten, so empfiehlt es sich ein Relais über den Ausgang schalten zu lassen.

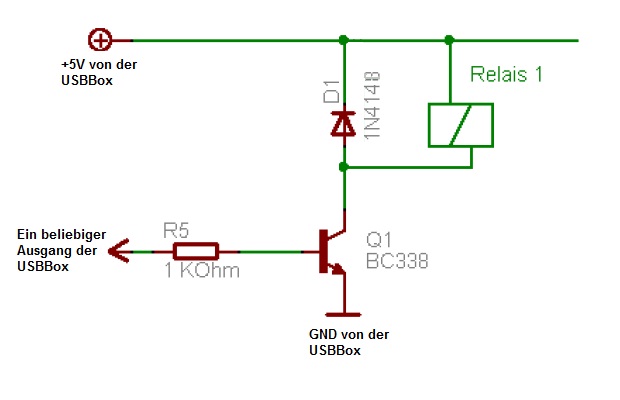

Skizze Anschlußbild:
Beschreibung:
Der Ausgang der USBBox schaltet den Transistor Q1. Q1 schaltet GND hoch an das Relais 1, welches dann wiederum schaltet.
Der Schaltkontakt vom Relais (hier jetzt nicht dargestellt) ist somit völlig potentialfrei zur USBBox und kann beliebige Spannungs/Stromquellen etc. schalten.
Die Diode hierbei ist sehr sehr sehr sehr wichtig, es handelt sich hierbei um eine sogenannte Freilaufdiode, die den Erregerstrom der Relaisspule kurzschließt, damit dieser nicht den Ausgang der USBBox zerstört.
Das Relais direkt an die USBBox zu hängen ist auch nicht zu empfehlen. Wird mehr als ein Relais geschaltet kann es zu einer Überbelastung der USBBox kommen und diese aufgrund der hohen Ströme sogar zerstört werden. Deshalb besser mit dieser kleinen Schaltung arbeiten...........

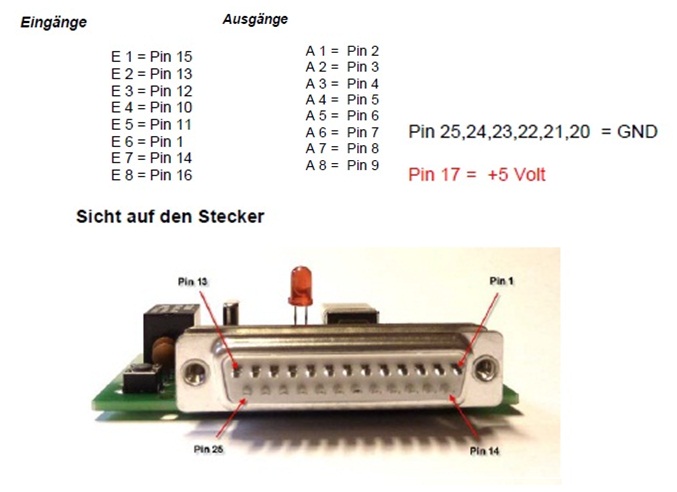

Anschlußbelegung der Ausgänge der USBBox:
