RBS erstellen - Basics


RBS erstellen - Basics


Was wird hier behandelt?

  • Grundkenntnisse
  • Kopieren vorhandener RBS
  • RBS-Editor starten und Einstellungen konfigurieren
  • Anpassung Hintergrund bzw. Hintergrundbild in korrekter Auflösung

Inhalt von einem RBS-Ordner

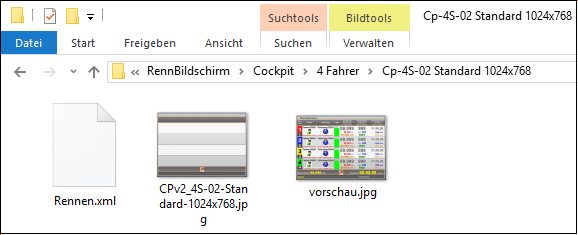

​folgendes Bild zeigt den Inhalt von einem RBS:

  • Rennen.xml beinhaltet die eigentliche "Programmierung" im XML-Format
  • vorschau.jpg wird benötigt für das Vorschaubild bei der RBS-Auswahl
  • CPv"xxxxx ist das Hintergrundbild für diesen RBS

Hinweis: es wird für später unbedingt ein vorschau.jpg benötigt (wird noch ausführlich behandelt)


Einstieg

Einen RBS kann man auf sehr unterschiedlichen Art und Weisen erstellen. Im Folgenden versuche ich mal zu beschreiben wie ich es mittlerweile mache um Zeit,Mühen und vor allem Frust zu sparen....;-).....

Die für mich beste und bewährteste Variante ist, man kopiert sich innerhalb vom Ordner Rennbildschirme den kompletten Ordner von einem bereits vorhandenen RBS und benennt diesen dann einfach um. Die Syntax des Namens ist derzeit wie folgt:

<Namenskürzel vom Ersteller> - <Angabe für wieviel Slots\Fahrer> - <Name vom RBS> - <Auflösung in Pixel>

Beispiel

RK-4S-Formel-1-1920x1080

  • RK             = Namenskürzel
  • 4S             = für 4 Slots\Fahrer
  • Formel-1    = RBS mit Bildern\AddOn-Elementen\etc. für Formel-1
  • 1920x1080 = Auflösung vom Monitor

Hinweis

  • das "Grundformat" sollte übrigens bereits passen. Soll heißen, wenn man einen 16:9-RBS möchte sollte man sich keinen 4:3-RBS kopieren. Warum? Man bekommt sonst größere Schwierigkeiten wegen der anderen Platzverhältnisse

Neue Größe vom RBS bzw. Hintergrundbild

Nach erfolgreichem Kopieren und umbenennen sollte man als erstes ein Hintergrundbild bzw. die Größe vom neuen RBS konfigurieren.

Warum?

Je nach Größe bzw. Auflösung vom zukünftigen RBS ändern sich dramatisch die Schriftgrößen und somit der Platzbedarf der RBS-Variablen. Eine spätere Änderung ist sehr zeitintensiv

Dabei gilt es zu beachten, dass ein RBS immer in einem Windows-Fenster geöffnet wird und somit etwas an Auflösung verliert. Im folgenden Link gibt es eine Aufstellung wie groß der RBS bzw. das Hintergrundbild wird bei gegebener Auflösung vom RBS: Auflösungen RBS

Hat man seine Auflösung gefunden (z.b. der RBS-Monitor kann 1920x1080, dann wäre er max. 1914x1008 Pixel (mit F-Leiste (Funktionsleiste)) bzw. 1914x1047 Pixel ohne F-Leiste)

Dann sollte man sich ein Dummy-Hintergrundbild erstellen. Das Hintergrundbild ist jederzeit änderbar. Mehr zum Thema Hintergrundbild gibt es hier: RBS - Hintergrundbild entwerfen und RBS - Hintergrundbild


Editieren vom neuen RBS

Jetzt öffnet man den RBS-Editor: Starten RBS-Editor

Im Editor selber kann sich noch Hilfspunkte etc. einblenden: RBS - Editor - Konfiguration

Ist die Grundkonfiguration vom Editor abgeschlossen, dann wird als nächstes das Hintergrundbild bzw. die richtige Auflösung vom neuen RBS ediditert. Dafür klickt man mit der rechten Maustaste auf ein freies Feld vom RBS (freies Feld bedeutet, es darf keine RBS-Variable etc. angeklickt werden).

Es öffnet sich diese Darstellung hier:

und hier dann ganz unten auf Eigenschaft klicken:

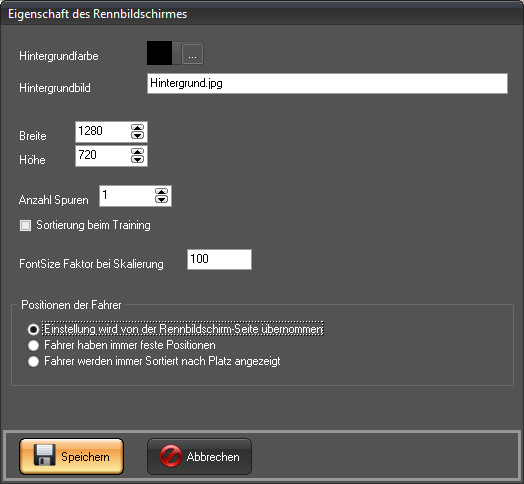

es öffnet sich das Eigenschaftsfenster mit Namen Eigenschaft des Rennbildschirmes

  • Wenn kein Hintergrundbild verwendet wir kann man hier unter Hintergrundfarbe eine Farbe auswählen
  • Soll ein Hintergrundbild verwendet werden, dann muss der Name vom Bild unter Hintergrund eingetragen werden. Dafür muss das Bild im RBS-Ordner vorhanden sein
  • Breite und Höhe - Angaben MÜSSEN der Größe vom Hintergrundbild entsprechen
  • bei Anzahl Spuren die korrekte Anzahl der Fahrer eingeben
  • Sortierung beim Training: hier kann man Einstellen, ob die Trainingsergebnisse sortiert nach Fahrer dann später ausgegeben werden soll
  • FontSize Faktor bei Skalierung: diese Angabe hat was mit der <Rennbildschirm auf Monitorgröße anpassen> Einstellung zu tun bei der RBS-Auswahl im StartCenter. Bei der Anpassung wird u.U der RBS neu skaliert und wenn die Schriften dann zu Groß oder zu Klein sind kann man hier etwas korrigieren
  • Positionen der Fahrer
  •      Einstellung wird von der Rennbildschirm-Seite übernommen
  •      Fahrer haben immer feste Positionen
  •      Fahrer werden immer Sortiert nach Platz angezeigt

Tipps:

  • kein Häkchen reinmachen bei Sortierung beim Training, verwirrt nur in der Darstellung
  • ein Häkchen rein bei Einstellung wird von der Rennbildschirm-Seite übernommen, dann kann man da jederzeit die Darstellung ändern ohne das man den RBS anpacken muss
